Comprendre la vue éclatée d'un moteur Briggs & Stratton

Qu'est-ce qu'une vue éclatée ?

Décryptage de la Vue Éclatée

Une vue éclatée est un schéma détaillé et spécifiquement organisé des composants d'une machine complexe, comme un moteur Briggs & Stratton. Elle offre une représentation visuelle des différentes pièces du moteur, telles que le carter, le ressort régulateur ou la poire d'amorçage, disposées de manière à montrer leur interaction et l'ordre de montage.

Dans le contexte des moteurs Briggs, cette vue est particulièrement utile pour identifier non seulement les types de pièces comme le carburateur moteur, mais aussi pour comprendre où chaque composant, tel que le joint filtre ou le ressort starter, trouve sa place. Comprendre ces détails facilite grandement la réparation ou l'entretien de votre appareil.

Vous pouvez trouver ces vues éclatées pour une multitude de modèles, des cuves de carburateur aux colliers de durite, ce qui permet de mieux comprendre comment chaque pièce s'ajuste. Pour obtenir plus d'informations sur la « vue éclatée » spécifique de votre modèle, comme pour ceux de la série 675, veuillez consulter les ressources spécialisées.

Les composants clés d'un moteur Briggs & Stratton

Composants principaux dans un moteur Briggs & Stratton

Pour bien pénétrer l'univers des moteurs Briggs & Stratton, il est crucial de se familiariser avec leurs composants principaux. Une vue éclatée est une ressource précieuse pour identifier ces pièces et comprendre leur fonctionnement.

• Filtre à air : Un élément essentiel qui protège le moteur Briggs contre les particules indésirables. Le joint filtre assure l'étanchéité entre le filtre et le moteur pour éviter les fuites d'air non filtré.

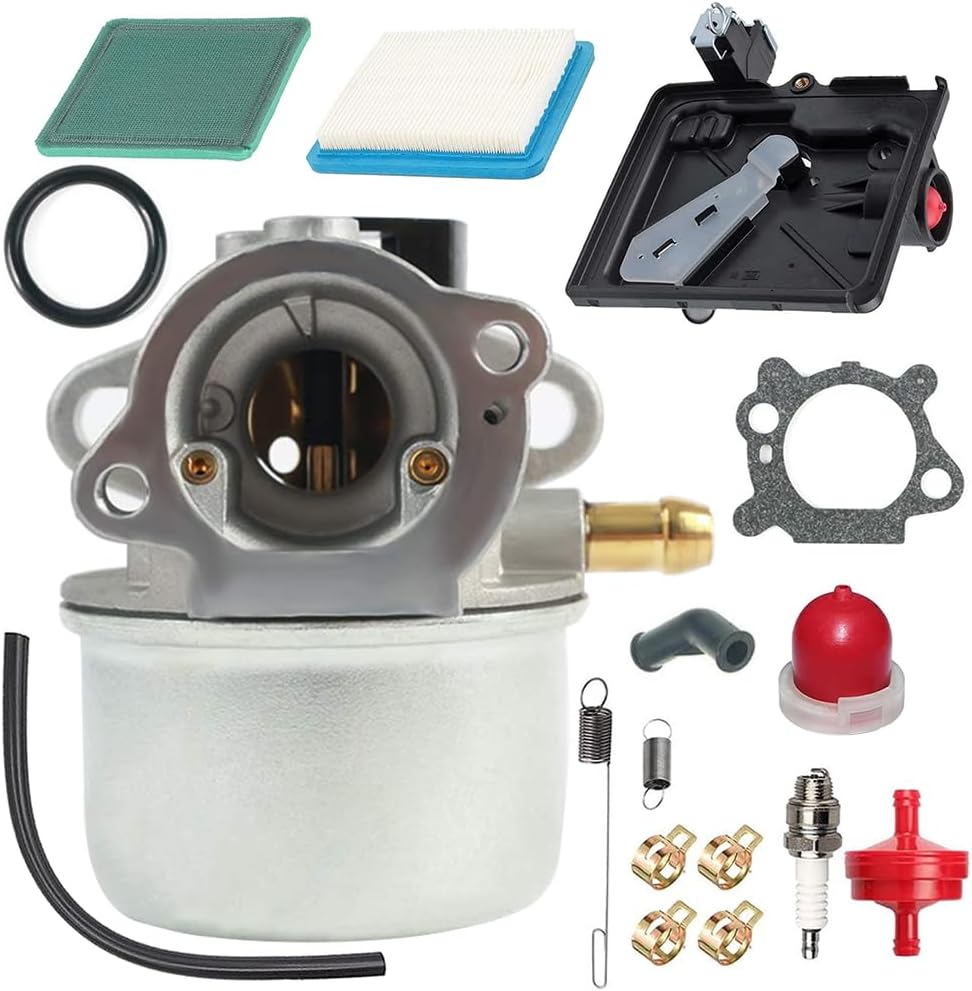

• Carburateur : Il mélange l'air et le carburant pour alimenter le moteur. Le carburateur moteur Briggs Stratton inclut souvent des composants comme la cuve carburateur et le ressort régulateur qui contrôlent le flux d'air et de carburant.
• Poire d'amorçage et durite : Composantes qui aident à amorcer le carburateur. La poire amorçage permet de remplir le carburateur de carburant pour faciliter le démarrage, tandis que le collier durite et la durite tube assurent que le carburant circule correctement.
• Ressort de starter : Présent dans certains modèles, il contribue à réguler les conditions de démarrage du moteur, notamment dans les modèles Quantum.

En comprenant la fonction de ces composants, vous serez mieux équipé pour interpréter une vue éclatée, facilitant ainsi l'entretien et la réparation de votre équipement. Pour plus d'informations sur ce sujet, consultez notre publication sur pièces détachées compatibles Briggs.

Comment lire une vue éclatée ?

Guide pour comprendre et décoder votre vue éclatée

Lire une vue éclatée d'un moteur Briggs & Stratton peut sembler complexe au premier abord. Cependant, une fois que vous connaissez les points essentiels, cela devient une tâche beaucoup plus facile. Voici quelques astuces pour vous aider :

• Identifier les pièces clés : Avant de plonger dans votre vue éclatée, prenez un moment pour identifier quelques composants principaux tels que le carburateur moteur, le ressort régulateur, et la cuve carburateur. Ces éléments sont souvent mis en évidence et vous guideront dans le reste de votre lecture.
• Utilisation des références : Chaque vue éclatée est accompagnée de références pour chaque pièce. Par exemple, vous pouvez rencontrer des termes comme stratton ref ou ref produit. Ces références vous aident à localiser les pièces détachées et vérifier leur compatibilité, par exemple pour les produits compatibles Briggs.
• Interprétation des symboles : Les vues éclatées utilisent différents symboles pour représenter des éléments comme le collier durite ou la tête de vis. Comprendre ces symboles accélère votre processus de réparation.
• Suivre la connexion des pièces : Les vues éclatées montrent souvent comment les pièces se connectent les unes aux autres, comme la durite tube reliée à la poire amorçage, facilitant le montage ou le démontage.

Se familiariser avec ces aspects de la vue éclatée peut non seulement simplifier votre expérience de réparation, mais aussi améliorer votre compréhension des moteurs Briggs. Ainsi, vous pourrez optimiser l'espace disponible dans votre atelier en coupant les temps d'immobilisation avec un simple article sur comment améliorer votre espace.

Utilisation pratique de la vue éclatée

Avantages pratiques pour l'utilisateur

L'utilisation d'une vue éclatée d'un moteur Briggs & Stratton présente divers avantages pratiques pour les utilisateurs. Tout d'abord, elle facilite l'identification des pièces détachées que vous pourriez avoir besoin de remplacer sur votre moteur type Quantum, ou tout autre modèle. Cela peut inclure des éléments comme le filtre, le collier de durite ou le ressort régulateur.

Réparation et maintenance simplifiées

La vue éclatée joue un rôle crucial lorsque vous effectuez des réparations ou de la maintenance sur votre moteur Briggs Stratton. Elle offre une représentation visuelle claire qui démontre comment chaque pièce et composant, tels que le joint filtre ou la cuve de carburateur, s'assemble. Ceci permet non seulement de gagner du temps mais aussi de réduire le risque d'erreur lors du remontage.

Optimisation des performances

En vous aidant à comprendre le fonctionnement interne des moteurs Briggs, la vue éclatée contribue à garantir que toutes les pièces, qu'il s'agisse du ressort starter ou de la durite tube, sont correctement installées. De plus, elle vous aide dans l'ajustement nécessaire des pièces compatibless, assurant ainsi le bon fonctionnement et la longévité de votre moteur.

Accessibilité et connaissances approfondies

Posséder une vue éclatée améliore votre compréhension du moteur, rendant chaque modèle, de la série de carburateurs moteurs à un stratton modèle plus accessible. Que vous soyez un amateur passionné ou un professionnel, cela vous offre la connaissance nécessaire pour gérer efficacement l'entretien et les éventuelles réparations de votre appareil.

Où trouver une vue éclatée pour votre modèle

Localisez la vue éclatée idéale pour votre modèle de moteur

Trouver la vue éclatée correspondant exactement au modèle de votre moteur Briggs & Stratton peut être essentiel pour l'entretien ou la réparation. Il existe plusieurs manières d'accéder à ces précieuses informations, qui vous aideront à identifier chaque pièce, de la cuve du carburateur au ressort régulateur.

• Consultez le site officiel de Briggs & Stratton : Ce site est souvent la source la plus fiable pour obtenir des vues éclatées. Vous y trouverez des modèles variés tels que les moteurs Quantum et autres types populaires. Assurez-vous d'avoir sous la main la référence produit ou le type de moteur pour faciliter votre recherche.
• Revendeurs de pièces détachées : Les plateformes spécialisées dans les pièces détachées pour moteurs Briggs, comme celles traitant spécifiquement des modèles compatibles Briggs, offrent souvent des vues éclatées en ligne. Cela peut inclure toutes les pièces nécessaires, du joint filtre au collier durite.
• Manuels d'utilisateur : Si vous avez toujours la documentation d'origine de votre moteur, vous y trouverez souvent une vue éclatée. Cela est particulièrement utile pour observer le montage des pièces internes ou la configuration de certains composants, comme le ressort starter ou la poire d'amorçage.

Une fois la vue trouvée, vous pourrez détecter plus facilement tout besoin de remplacement, que ce soit une pièce particulière comme une durite tube ou un carburateur moteur complet. Cela facilitera également vos commandes chez les revendeurs agréés, en vous assurant d'obtenir les pièces correctes pour votre moteur spécifique.

Conseils pour l'entretien de votre moteur Briggs & Stratton

Conseils essentiels pour un entretien optimal

Entretenir votre moteur Briggs & Stratton est crucial pour assurer sa longévité et son efficacité. Quelques gestes simples peuvent grandement contribuer à préserver votre équipement. Voici quelques recommandations :

• Vérifiez régulièrement le filtre à air : Un filtre en bon état garantit un apport d'air adéquat à votre moteur. Remplacez-le si nécessaire pour éviter une surconsommation de carburant et une usure prématurée des composants.
• Changez l'huile moteur : Le type d'huile utilisé est primordial. Assurez-vous de changer l'huile selon les recommandations du fabricant, en utilisant un produit de qualité qui convient au modèle spécifique de votre moteur.
• Inspectez les pièces détachées : Les éléments comme le ressort régulateur et le carburateur doivent être vérifiés pour tout signe d'usure. Ces composants, lorsqu'ils sont correctement entretenus, assurent un fonctionnement optimal.
• Utilisez des pièces d'origine : Lorsque vous remplacez des pièces, optez pour des pièces détachées compatibles Briggs & Stratton pour garantir un ajustement parfait et une durabilité accrue.
• Nettoyez la cuve du carburateur : La cuve doit être propre pour permettre une alimentation correcte en essence. Cela évite les problèmes de démarrage et garantit un fonctionnement fluide.
• Contrôlez le poire d'amorçage et le collier durite : Assurez-vous qu'ils ne présentent pas de fissures ou de signes d'usure.

L'entretien régulier de votre moteur, à l'aide de la vue éclatée si besoin, permet de prolonger la vie de votre équipement, d'améliorer son efficacité et de réduire les risques de panne. Suivez toujours les indications spécifiques à votre modèle pour un entretien optimal.
